DESCRIPCIÓN TÉCNICA DE CASAS PREFABRICADAS DE MADERA.
DESCRIPCIÓN GENERAL DEL SISTEMA CONSTRUCTIVO
Descripción breve de las características principales del sistema
Se trata de un sistema de construcción no tradicional compuesto por un módulo construido en
madera el cual es armado en planta y luego se trasladado al sitio de implantación en
donde debe preverse la fundación del mismo. La cimentación está compuesta por un cimiento
de hormigón .
Sus elementos principales están compuestos por una estructura de tirantes de madera en techo, paredes y piso.
El techo se construirá por medio de cerchas separadas entre sí 60cm. Sobre las cerchas se
instalará un chapón de 12.5mm, papel asfáltico y finalmente teja o chapa metálica.
Sobre los tirantes de piso se colocará un chapón de CDX , una manta termo acústica y sobre
ésta se colocará el piso flotante. El piso de cocina y baño será de vinilico flotante imitación
madera.
Los parantes de las paredes serán de 2.4m de alto. El exterior se revestirá con Panel Smart Side
previo se colocará papel Tyvek. Entre parantes se colocará fibra de vidrio. Hacia el interior se
revestirá con Yeso.
La proporción del área de ventilación será de 1/150 según estándares internacionales.
La instalación sanitaria se realizará con caños de Polipropileno termofusión de ½ pulgada y
desagües de PVC
Respecto al tendido eléctrico contará con todos los componentes de seguridad requeridos por
UTE tales como dijuntor, módulos térmicos, cables y corrugados antillama.
Las aberturas serán de aluminio con opción a PVC doble vidrio importadas de USA.
DESCRIPCIÓN DEL CAMPO DE APLICACIÓN
Este sistema podrá ser utilizado tanto para dar solución a viviendas individuales o agrupadas,
como vivienda permanente o transitoria. Tal es el caso de casas de campo, casa de vacaciones,
en balneario, viviendas de interés social, viviendas transitorias para emergencias en zonas
Inundables.
DESCRIPCIÓN DE LOS COMPONENTES QUE INTEGRAN EL SISTEMA
1.-Cimentación.-
La cimentación está compuesta por un cimiento corrido de hormigón armado sobre el que se
montan para apoyar las vigas principales .
Se realizará en hormigón C200, con armadura en ambos sentidosE
Ø8, y de 15 cm. de altura por 60 cm. de ancho. La misma estará anclada al suelo
(fijaciones) por los que se colocarán ajustados en el sitio.
2.- Piso
Se montan tirantes de madera.
La ejecución de la misma se realizará con madera.
La estructura está compuesta de tirantes de 2x6 pulgadas.
Sobre la tirantería se coloca un chapón CDX de 15mm de espesor, sobre este una manta termoacústica y por último piso flotante de 8mm de espesor. En baño y cocina se colocará piso vinílico flotante imitación madera.
3.-Parantes
Los parantes constituirán la estructura resistente de los paneles exteriores e interiores. Los mismos están construidos con montantes y soleras de 9x4 cm. dispuestos según la imagen adjunta

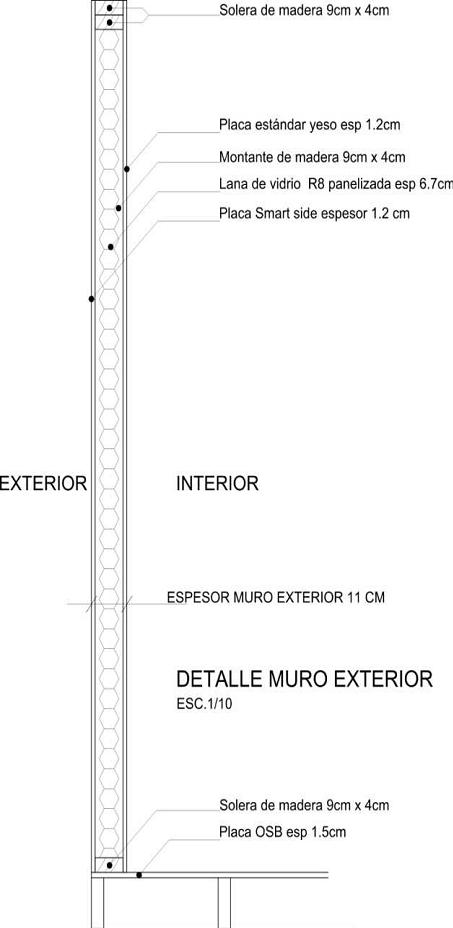

4.-Panel Exterior
Las paredes se construirán con parantes de 2x4 pulgadas de espesor y 2.4m de altura. El exterior se revestirá con panel Smart Side de 12.5 mm de espesor, de alta durabilidad y resistencia.
El mismo es a prueba de agua, hongos e insectos.
En la cara interior des Smart Side se colocará papel Tyvek como barrera de vapor, barrera térmica y acústica.
Entre los parantes se colocará fibra de vidrio R8.
Hacia el interior se colocará un revestimiento de yeso.
6.-Panel Interior
Los paneles interiores son iguales que los exteriores con la única diferencia de que ambas caras del panel están revestidas con placas de yeso.
7.-Panel Interior de baño y cocina
En este caso el panel está revestido de placas de yeso resistente al agua de 12,5 mm. de espesor.

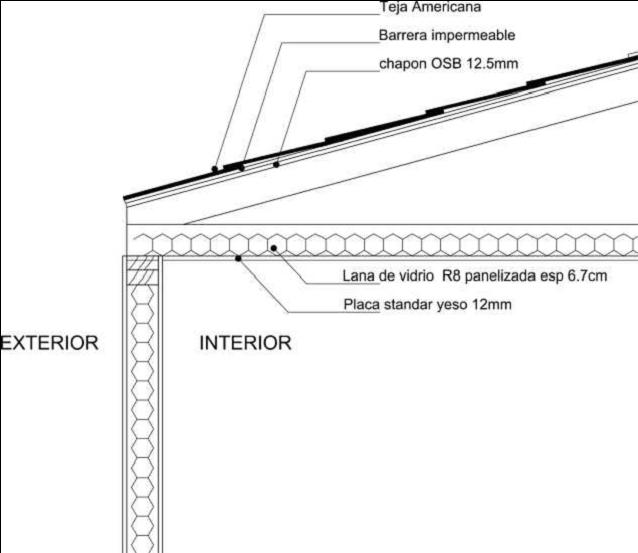

8.-Techo
El techo está conformado por cerchas dispuestas a 60cm entre sí. Las cerchas se construyen con tirantes de 2x4 pulgadas. Sobre estas se coloca chapones de 12.5 mm. de espesor, sobre éste se colocará papel asfáltico y finalmente teja o chapa metálica.
Descripción de uniones y/o juntas
Tirantes de madera para Piso atornillada
Chapones CDX a Tirantes de Madera para Piso pegada y clavada.
Los chapones CDX son pegados con Adhesivo () Y para reforzar la unión se clavan con clavos de 3,5" de espesor dispuestos cada 25cm. en bordes 12-15 cm.
Soleras y montantes entre sí para conformar parantes (clavado y tornillo).
Se unen mediante clavos y tornillos de 3,5" en el medio para darle mayor rigidez.

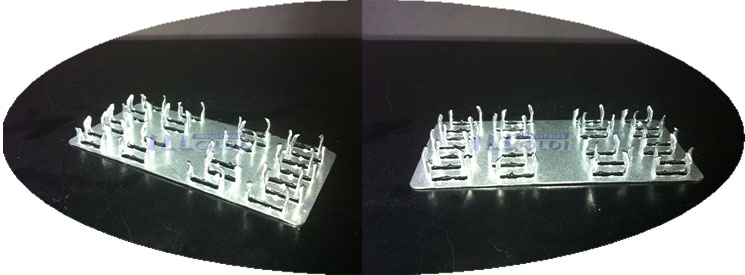

Tirantes de cercha (clavado), se clava y para darle mayor rigidez, se coloca chapa dentada o garnier.

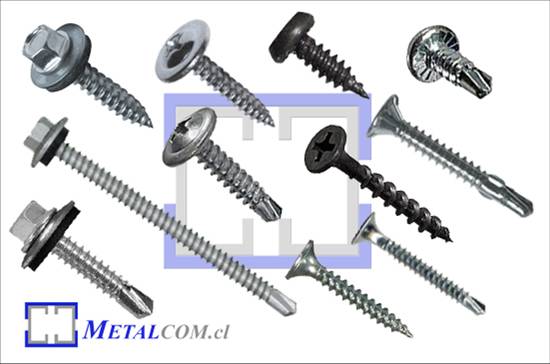

TORNILLOS DE EXTRUCTURA Y REVESTIMIENTO DE LA CASA.
Cercha a Parantes (atornillada) se coloca tornillos especiales de 6" y clavos.
Panel Smart Side a parante con clavos de 3" galvanizados.
Papel Tyvek a Smart Side (engrapado) grampas de 3/8“.
Fibra de vidrio dentro de paneles (engrapado) grampas de 3/8“.
Revestimiento interior de yeso (atornillada) tornillo T2 para madera.
Piso flotante (apoyado) se apoya directamente sobre una manta de 3mm de espesor.
Descripción de condiciones de traslado, y disposición de los componentes en la obra.
Los componentes del sistema se arman en planta, a los efectos de su posterior traslado. Una vez que el sistema se armo completamente se traslada a su emplazamiento definitivo.
Descripción del proceso de montaje y/o etapas de ejecución.
Procedimiento de montaje :-
se monta el entramado de madera que conformará el piso, se colocan las soleras de piso para afirmar sobre ellos los parantes.
Se coloca los chapones CDX sobre la estructura de madera. En este momento se dejan todas las previsiones para el montaje de la sanitaria suspendida en baño y cocina.
Se construyen los parantes perimetrales e interiores.
Se construyen las cerchas del techo y se aseguran en los parantes.
Se comienza con el revestimiento exterior de los paneles exteriores con placas Smart Side.
Se colocan las placas CDX en techo, barrera impermeable y por último la chapa o teja.
Se coloca el papel Tyvek, y la lana de vidrio en los paneles exteriores e interiores.
Se realiza todo el tendido eléctrico de la vivienda.
Se realiza toda la sanitaria suspendida de la vivienda.
Se reviste toda la vivienda con placas de yeso tanto en paredes como en cielorraso.
Se coloca el piso flotante.
Se colocan artefactos en baño y cocina.
Se monta todo el mobiliario.
Por último se pinta toda la vivienda.
Descripción de vinculación estructural con sistemas de construcción.
La cimentación se construye previamente al traslado de la vivienda .
La sanitaria se construye luego de que la vivienda se encuentra en el sitio.
La misma corresponde a las cámaras de inspección que sean necesarias hasta la conexión al colector o pozo impermeable, interceptor de grasa y piletas de patio y todo los caños de ventilación que se indican el planos.
